אילו קבצים מדפיסים במדפסת תלת מימד ואיך?

עודכן ב: אוק 12


מדפסת התלת מימד יודעת להדפיס מודלים דיגיטאליים תלת מימדיים.

זאת, בדומה למדפסת רגילה שיודעת להדפיס קבצים דיגיטאליים דו-מימדיים (קובץ וורד, תמונה, עמוד מהאינטרנט וכו׳).

אבל, מאיפה מביאים את המודלים התלת מימדיים האלה או איך מייצרים אותם? וברגע שיש לנו קובץ של מודל, איך מדפיסים אותו?

כל התשובות בפוסט הזה.

יש 3 שלבים להפדסת מודל תלת מימדי, משלב יצירת הקובץ ועד לקבלת התוצר המודפס:

1. שלב המידול - יצירת המודל התלת מימדי כקובץ דיגיטאלי (במחשב),

2. שלב הפריסה - הכנת הקובץ להדפסה המותאמת למדפסת הספציפית שלנו,

3. שלב ההדפסה בפועל.

1. שלב המידול - יצירת מודל תלת מימדי

יש 3 אפשרויות לקבלת קובץ של מודל תלת מימדי להדפסה:

א. הורדת מודלים מוכנים מהאינטרנט

זו הדרך הכי פשוטה לקבלת קובץ. כל מה שצריך לעשות זה למצוא את המודל הרצוי ולהוריד אותו למחשב.

האתר הגדול ביותר למודלים תלת מימדיים להדפסה, להורדה חינם הוא Thingiverse. בפוסט הזה או הזה תוכלו לראות דוגמאות של מודלים כאלה שהורדתי והדפסתי. בדף זה יש דוגמאות נוספות, עם קבצים להורדה.

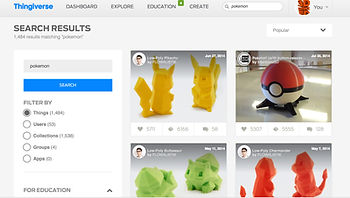

ב- Thingiverse אתם יכולים לעשות חיפוש לפי מילות מפתח (כמו בדוגמא שבתמונה, חיפשתי פוקימון)

​​

או לפי קטגוריות (Explore/Categories)

ואפילו יש איזור מיוחד לדגמים מותאמים לחינוך (כולל לפעמים מערכי שיעור שלמים) - Thingiverse Education.

הינה דוגמא של מערך שיעור במתמטיקה - בניית רכבת הרים מתמטית, שפיתחתי עם שתי עמיתות, אליס נודלמן ואילנה רייסמן שגם כתבה את הפעילות של החידות של הרי פוטר שפירסמתי בפוסט קודם.

כשאתם מתחילים להתנסות בהדפסת תלת מימד, אני ממליצה להתחיל בהורדת כמה דגמים מהאינטרנט והדפסתם.

מהר מאוד התעורר בכם הרצון ליצור דגמים משלכם. על זה תוכלו לקרוא בסעיף הבא.

ב. יצירת מודל בתוכנת עיצוב בתלת מימד

יש הרבה תוכנות שונות ליצירת מודלים.

אחת התוכנות הידידותיות ביותר ומתאימות לכולם (כולל לצעירים מאוד) היא Tinkercad - טינקרקד.

והיא גם חינם!

בתוכנה יוצרים מודלים על ידי שילוב והחסרה של גופים גיאומטריים.

טינקרקד מאפשרת גם לייבא תמונה ולהפוך אותה לתלת מימדית.

רוצים את המדריך בעברית לטינקרקד? כתבתי אותו במיוחד עבורכם. תוכלו להוריד אותו כאן.

יש כל כך הרבה תוכנות אחרות שלא אוכל אזכיר את כולם. חלקן סקרתי בפוסט על יצירת כדים, כאן.

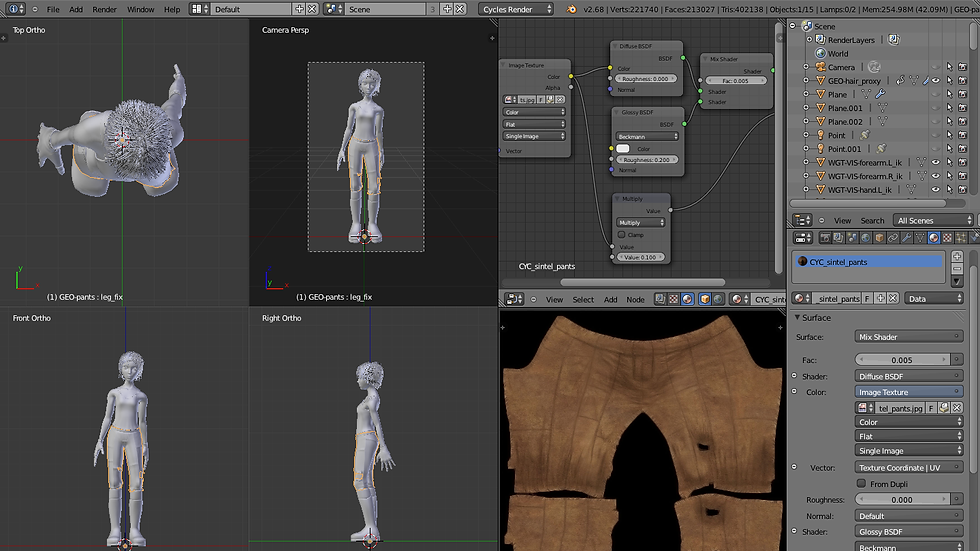

יש גם תוכנות מקצועיות, מורכבות מאוד, כמו Solidworks (בתשלום) או Blender (חינם).

ג. סריקה תלת מימדית

האפשרות השלישית ליצירת מודל תלת מימדי היא על ידי צילום אובייקטים קיימים בעזרת מצלמה תלת מימדית ותוכנה מתאימה.

לדוגמא, תראו את הפסל האפריקאי הזה שסרקתי. לידו רואים את המודל המוקטן שלו המודפס ברזולוציה נמוכה:

את הפסל סרקתי במצלמת Kinect (של xbox) ובעזרת תוכנת Skanect.

כבר היום קיימות הרבה תוכנות אחרות וגם מצלמות תלת מימדיות אבל בתחום הזה צפויים עוד חידושים מעניינים.

עד כאן 3 אפשרויות לקבלת קובץ תלת מימד להדפסה. בנוסף, אפשר לשלב בין האפשרויות השונות. למשל אפשר להוריד קובץ מהאינטרנט ולעבד אותו בתוכנת תלת מימד כדי להתאים אותו לצרכים שלנו.

זהו. אז יצרנו קובץ או הורדנו אותו מהאינטרנט. עכשיו נשמור אותו בפורמט STL לפני המעבר לשלב הבא.

2. שלב הפריסה (Slicing)- הכנת המודל להדפסה

אחרי שיצרנו קובץ STL, צריך להכין אותו להדפסה בסוג תוכנה שנקרא slicer. זאת אומרת תוכנה שיודעת לפרוס את המודל לשכבות דקות אותם המדפסת תדפיס, שכבה אחרי שכבה.

בתוכנה אנחנו ממקמים את המודל בכיוון המתאים ביותר להדפסה ומגדירים הגדרות הדפסה כמו עובי השכבה (איכות) או אחוז המילוי.

למדפסת מייקרבוט נשתמש בתוכנת סלייסר בשם Makerbot Desktop. למדפסות אחרות נוכל להשתמש למשל בתוכנת Cura.

3. שלב ההדפסה

הקובץ מוכן ואפשר לשלוח אותו להדפסה (אפשר גם להעביר אותו למדפסת בדיסק און קי).

עכשיו אתם כבר מוכנים לצאת לדרך. הדפסה נעימה!

יש לכם שאלות נוספות? תוכלו ליצור קשר איתי כאן ואשמח שנדבר ונרחיב בנושא.

אל תהססו, אני כאן בשבילכם.
