איזה ציוד נדרש להדפסת תלת מימד בבית הספר?

אחרי ציפייה רבה והתרגשות, סוף סוף מדפסת התלת מימד החדשה הגיעה לבית הספר. היא כבר מותקנת ומוכנים להתחיל לעבוד איתה.

(אם אין עדיין ומתלבטים איזו מדפסת כדאי לקנות? על זה כתבתי בפוסט הזה).



אתם בטח שואלים את עצמכם אם זה כל מה שאתם צריכים. אז זהו, שלא. אבל לא להיבהל! ההשקעה המשמעותית ביותר (רכישת המדפסת) כבר מאחוריכם. עלות הציוד הנדרש היא שולית וברת השגה.



הכנתי עבורכם רשימה של הדברים העיקריים שאתם צריכים כדי לתפעל ולתחזק את המדפסת בהצלחה.

הינה היא:







1. PLA - פילמנט - סליל חומר פלסטי להדפסה



PLA הוא חומר טרמופלסטי (מתרכך בחימום ונהיה מוצק בחזרה כשהוא מתקרר) המופק מעמילן תירס. הוא מיתכלה ואינו מזיק לבריאות (על כך ניתן לקרוא במחקר הזה שבדק את המסוכנות של שימוש בחומרים שונים בהדפסת תלת מימד).



השם הרשמי לסלילי הפלסטיק להדפסה הוא פילמנט  - filament.

הפילמנט מגיע בסלילים בעובי של 1.75 מ״מ או 2.85 מ״מ (לפי סוג המדפסת) ולפי משקל.

יש סלילים של 200 גרם, 750 גרם, 900 גרם, קילו... בהתאם ליצרן.

הוא מגיע בצבעים שונים ויש אפילו PLA-ים מיוחדים שמחליפים צבע בשמש, זוהרים בחושך ומעורבים עם חומרים אחרים כמו מתכת או עץ.



לבית הספר שמפעיל את המדפסת בתדירות גבוהה מספיקים כ- 4 או 5 קילו PLA בשנה.



ה-PLA מגיע באיכויות שונות (כמו כל מוצר אחר). מנסיוני, שימוש בחומרים זולים בעלי איכות ירודה (למשל, עובי לא אחיד, איכות החומר נמוכה, סלילים המגיעים עם קשרים וכו׳) בסופו של דבר עולים לנו ביוקר. בשימוש בחומר זול אנחנו מעלים את הסבירות להדפסות שמתקלקלות, פילמנט שנתקע בראש ההדפסה וגורם לנו לבזבז זמן ולפעמים משבית את המדפסת באמצע השיעור. בסופו של דבר הרבה פילמנט הולך לפח בהדפסות לא מוצלחות.



איפה קונים PLA?

בחנויות שמוכרות מדפסות תלת מימד. הינה מספר כתובות:

2. מספריים

לפני שמכניסים את הפילמנט לראש ההדפסה, צריך לחתוך את הקצה, שיהיה חלק וישר.

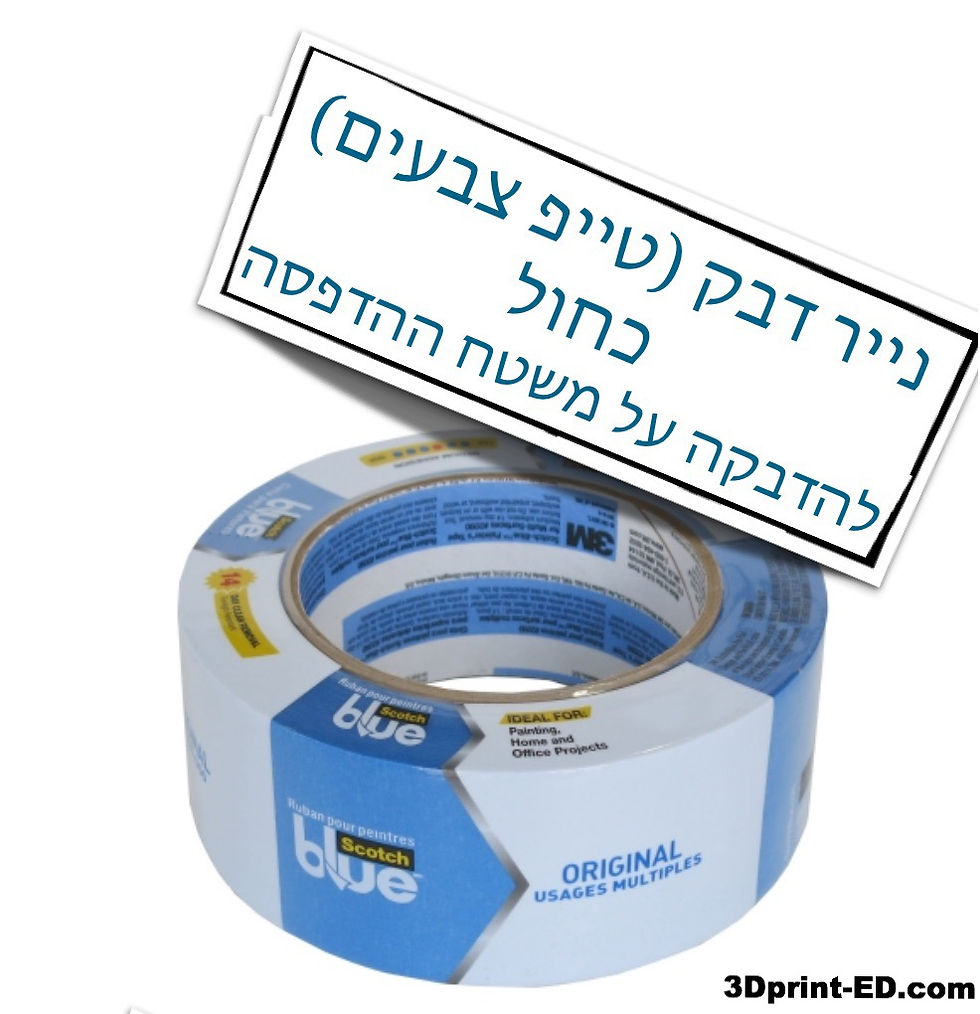

3. סרט הדבקה כחול

אחד התנאים החשובים ביותר להצלחת ההדפסה הוא הדבקה טובה של השכבה הראשונה של הדגם המודפס למשטח ההדפסה. אם הדגם לא נדבק טוב, הוא ״יעוף״ מהמשטח באמצע ההדפסה ונקבל ״ספגטי״  מ- PLA:



 התמונה מתוך הבלוג של Zheng3.



כדי שהפילמנט (הפלסטיק) יידבק למשטח ההדפסה אנחנו משתמשים בסרט צבעים (מאסקינג טייפ) עבה ומחוספס על משטח ההדפסה. בדרך כלל מגיע בצבע כחול ומכאן השם: סרט הדבקה כחול.





סליל כזה מספיק להרבה מאוד זמן. לי יש אחד כזה כבר יותר משלוש שנים ואני מדפיסה די הרבה.

אני מחליפה את הסרט כשהוא כבר נראה לא יפה, רק על החלק הנדרש ולא על כל משטח ההדפסה.



איפה קונים נייר דבק כחול?

לפעמים ניתן למצוא כזה בטמבוריות. שימו לב לא לקנות את נייר הדבק הלבן שמשמש את הצבאים. הוא דק מידי ולא נדבק מספיק טוב.



הינה רשימת חנויות/אתרים מהם ניתן לקנות את הסרט המתאים:



4. שפכטל עם פינות מעוגלות

שמנו סרט הדבקה כחול והדגם נדבק ממש ממש טוב למשטח. יופי! אבל, עכשיו קשה להוריד אותו 😳.

בשביל זה אנחנו צריכים שפכטל.

מתוך ערוץ היו-טיוב Creative Tools.



אם המודל נדבק למיטה וקשה להוריד אותו ידנית, נשתמש בשכפטל. נחליק אותו בעדינות מתחת למודל עד שנצליח להפריד אותו מהמשטח.

הרבה פעמים פעולה זו תולשת גם את סרט ההדבקה הכחול. אל דאגה, מחליפים את החלק שנתלש  או נשרט בחתיכת סרט חדשה.

מטעמי בטיחות עדיף להצטייד בשפכטל עם פינות מעוגלות כדי למנוע פציעות.

שימו לב! אין להשאיר את השפכטל בידי התלמידים ללא השגחה.



5. פלייר אף ארוך וקאטר להורדת תמיכות

לפעמים המודל שאנחנו מדפיסים דורש שימוש בתמיכות (Support).

התמיכות הן עמודונים דקים שמוסיפים למודל בזמן ההדפסה לצורך הדפסה תקינה של חלקים ״תלויים באוויר״.

לצורך המחשה, נניח שאנחנו רוצים להדפיס דגם של האות T אבל הזרועות של ה- T תלויות באוויר. כשנדפיס  את הזרועות, הפלסטיק החם המודפס ב״אוויר״ ינזל למשטח ובסופו של דבר הדגם לא יראה כפי שרצינו.

כדי לפתור את הבעיה אנחנו משתמשים בתמיכות, אותן אנחנו נפרק ונזרוק בסוף ההדפסה.

כדי להפריד את התמיכות נשתמש בפלייט עם אף ארוך וגם בקאטר לחיתוך שאריות שנשארות דבוקות למודל.



6. ראש הדפסה (אקסטרודר - Extruder) נוסף

אחת מנקודות התורפה של מדפסות התלת מימד השולחניות היא שהפילמנט נוטה להיתקע בתוך ראש ההדפסה.

הבעיה הזו נובעת מתהליך החימום והקירור של הפלסטיק בתוך הראש.

אם הפילמנט נתקע באמצע ההדפסה, אי אפשר להמשיך להדפיס והרבה פעמים ההדפסה נהרסת.

אם הפילמנט נתקע באמצע השיעור... נצטרך לאלטר ולמצוא פעילות חלופית במקום ההדפסה.



אפשר להקטין את ה״נזק״ על ידי החזקת ראש הדפסה נוסף והחלפתו בעת הצורך. כך נציל את ההדפסה וגם את השיעור.



פתרון זה ישים רק עבור דגמים בעלי ראש מתחלף. לא כל דמגי המדפסות מגיעות עם ראש הדפסה ״נתיק״.

למיטב ידיעתי, נכון למועד כתיבת שורות אלו קיימות 2 סוגי מדפסות עם ראש הדפסה מתחלף: Makerbot Replicator (דור 5 או +) ו-  Ultimaker 3.



איפה קונים ראש הדפסה נוסף?



הערה חשובה:

ההפניה לעסקים בהם ניתן לקנות את הציוד המוזכרים בפוסט זה היא בגדר עזרה לכם, הקוראים.

אין לראות בהפניות אלו המלצות כלשהן. כמו כן, אני לא מקבלת שום תמורה בגין ההפניות.

מי שמוכר את הציוד או מכיר מקומות נוספים איפה שניתן לקנות אותו, מוזמן לפנות אלי או לכתוב בהערות למטה, כך שכתובותיהם יפורסמו גם.

עכשיו תורכם להגיב, להאיר, להשמיע את קולכם:

אודה לכם מאוד אם תשתפו את הפוסט ברשתות החברתיות ותעבירו לחברים שזה עשוי לעניין אותם.


תודה!
לאורה
